Hallo,
vor allem bei händischen Verschub von Feldbahnloren kam beim Gleiswechsel der Loren der "Frosch" zum Einsatz.
Damit konnte an beliebiger Stelle der Gleisanlage eine Lore auf ein anderes Gleis umgesetzt werden.
https://image.jimcdn.com/app/cms/image/transf/dimension=670x10000:format=jpg/path/sc1e6e58c25af8c66/image/i6a9c8e2ccbee270d/version/1442773779/image.jpg

https://lh3.googleusercontent.com/proxy/hJtnXTuWBHiPIvCnUyvpYcf17WuQPeJJX-8KwtFQKM6kMR3s8b8frNcpj-JpyOSY6hc4xCxIqcy1uY1BD-3g5QJqnXNAT76qK_uWjINznA

https://lh3.googleusercontent.com/proxy/2nRk_9alqSE0KB6lIS9LstKsW9ZHVg7HWj90Z_iSc3OlyXBQ6wwgWHUn-fpcXhnCSyb9W3ermLzqY2FyFayXnaqA5hrTNT4QN7HGm4E

Vor einigen Jahren hatte ich so ein Teil schon mal für IIf konstruiert und gebaut:
http://www.die-feldbahnsinnigen.de/forum/viewtopic.php?style=2&f=49&t=143

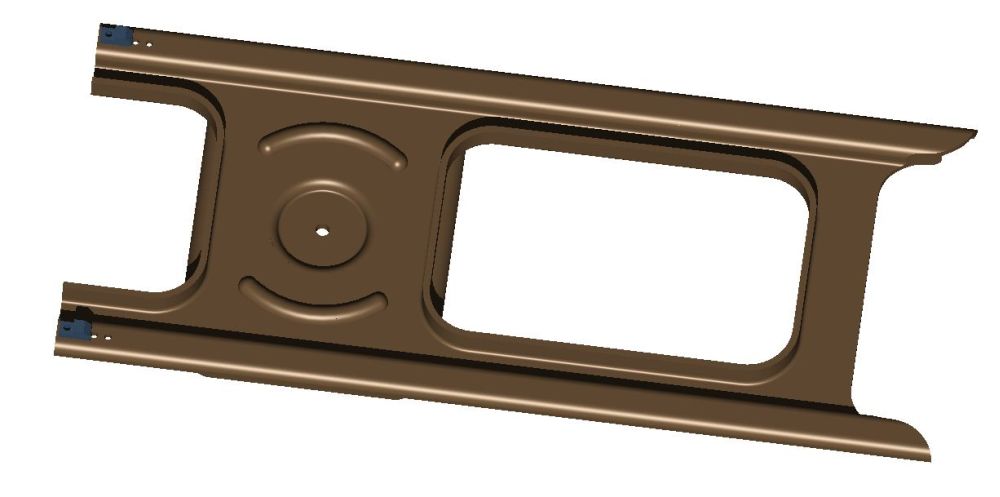

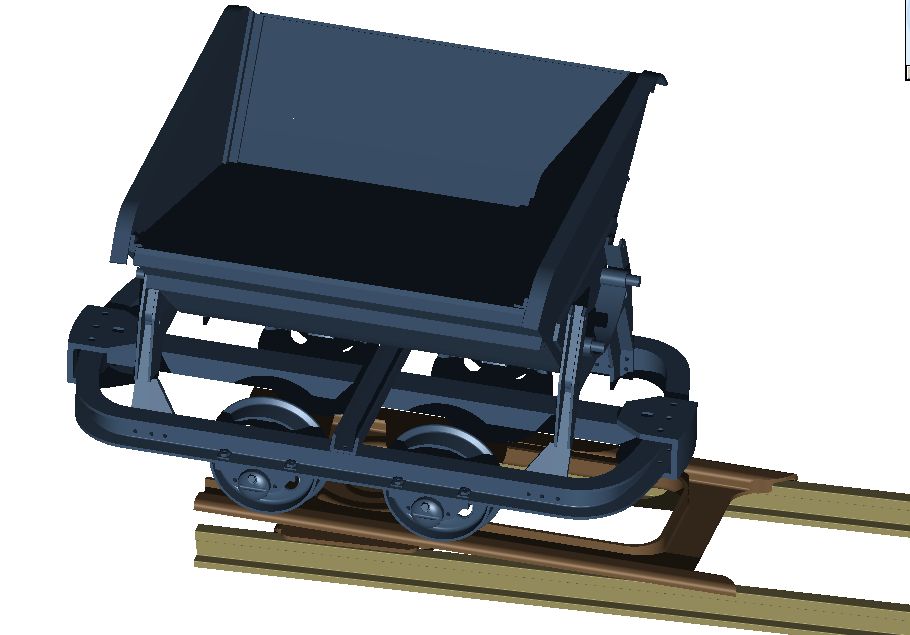

Für 1:13,3 war es für mich am Einfachsten, die Auflegedrehscheibe in 3D zu konstruieren und auszudrucken.

Soweit zur Theorie.

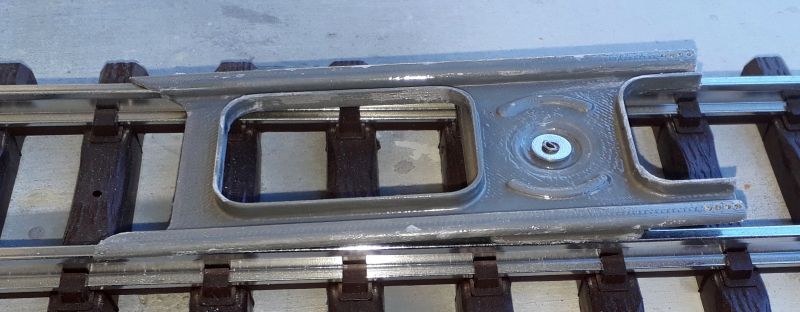

Frisch aus dem Drucker und mittels 2,5mm Adernendhülse vernietet (nicht besonders schön)

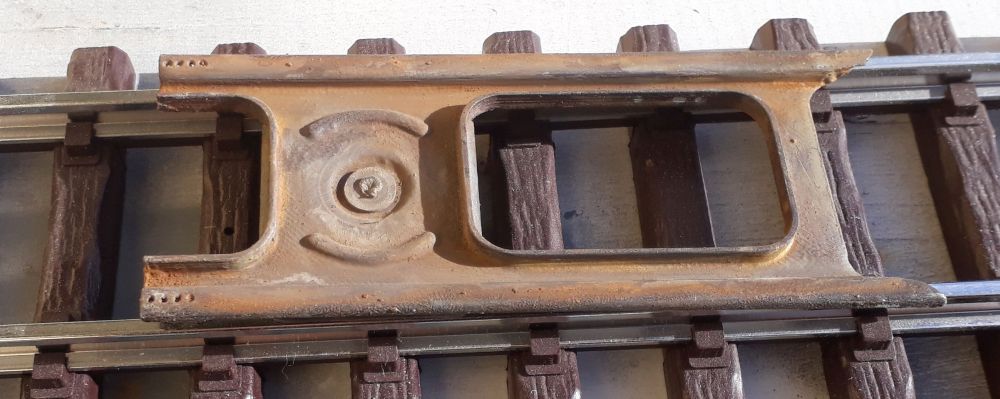

Nach der Behandlung mit diversen Sprays und bekannten Wässerchen sah alles dann so aus:

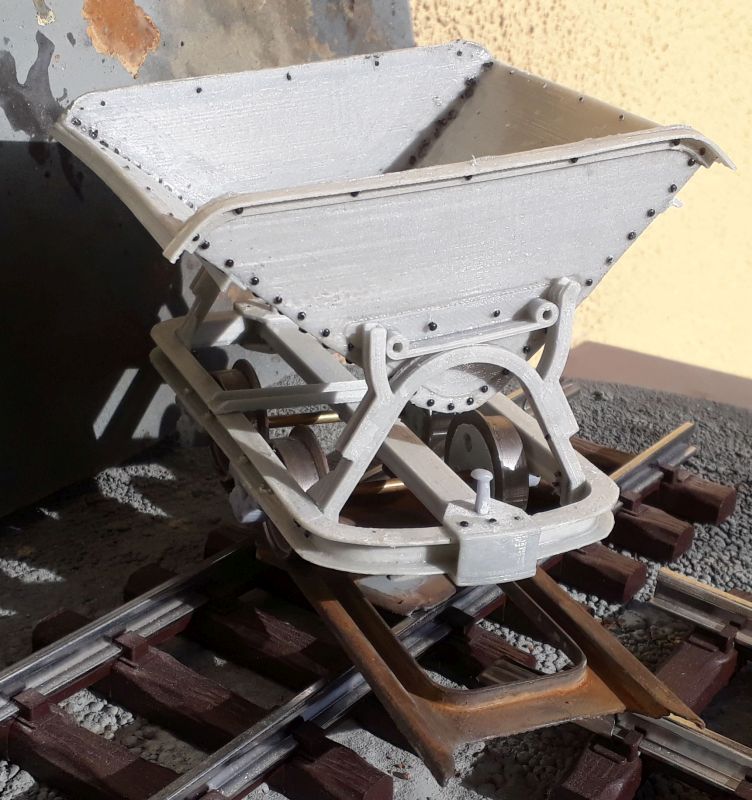

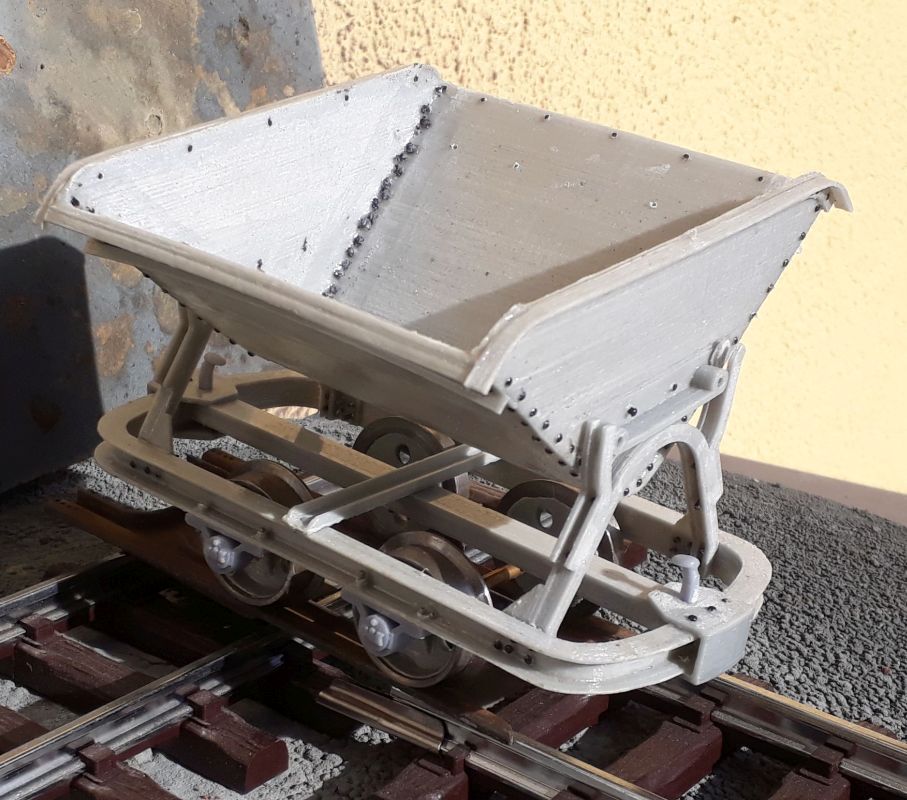

Somit stand einer Funktionsprobe nichts mehr im Weg:
(Bild läßt sich auch aufzoomen)



Falls Bedarf besteht, kann ich die STL Dateien oder die Druckteile für einen Nachbau zur Verfügung stellen.

MfG

Ronald

PS:die Stopper fehlen noch, sind aber in Arbeit.

_________________
Die Irrwege einiger weniger führen Millionen ins Verderben!


Nach oben
 Profil E-Mail senden

 Betreff des Beitrags: Re: Auflegedrehscheibe-Frosch
BeitragVerfasst: Fr 28. Aug 2020, 09:10
Offline
Administrator
Benutzeravatar

Registriert: Mo 23. Nov 2009, 22:48
Beiträge: 2289
Hallo,
Stopper sind mittlerweile montiert, da rollt nichts mehr weg:

MfG

Ronald
